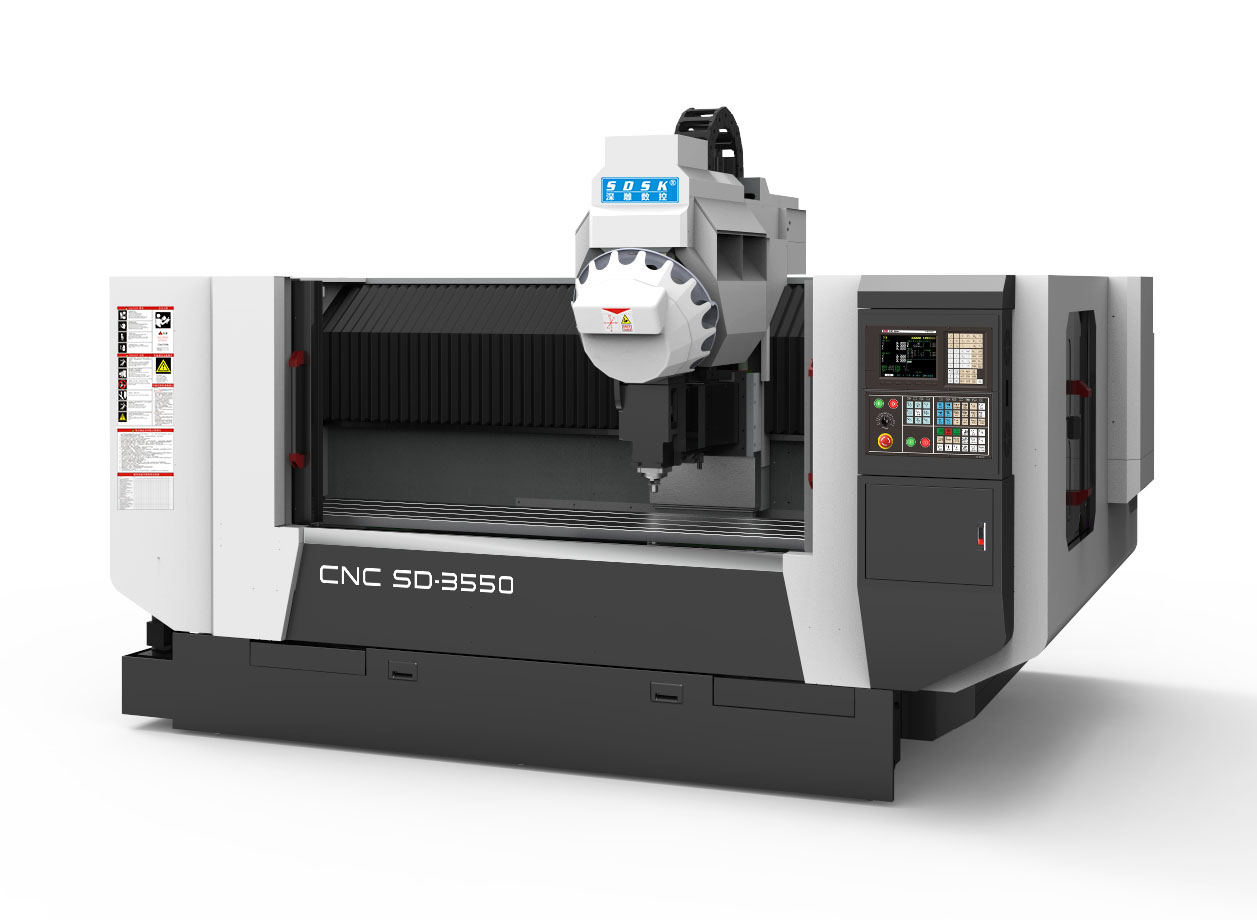

鋁型材加工中心SD3550

機器簡介：
SD機型系列是專門為客戶量身定做的大型鋁型材加工中心; 配臺灣圣杰16位飛碟式刀庫，換刀速度為2秒，大大提高生產效率; 運動方式為Y軸工作臺前后移動，X軸機頭左右移動，Z軸主軸上下移動。 機身鑄鐵結構;采用深雕數控系統，伺服電機;三軸采用上銀/銀泰精密級直線導軌，精密級滾珠絲桿，德國聯軸器，先進的主軸制冷系統，自動潤滑系統，冷卻液循環噴水和噴霧系統，保證了更高的加工精度、速度與穩定性;;特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、擴孔、鉆孔、攻牙加工。
 二、機器主要配置清單(單位:mm)

序號	規  格  說  明	數量
1.	鑄鐵床身，外罩2mm鋼板、烤漆(不銹鋼水箱)	全套
2.	深雕數控系統（法蘭克技術基礎）/3軸伺服電機/主軸伺服驅動	全套
3.	XYZ軸用 臺灣上銀/銀泰  精密級直線導軌	全套
4.	XYZ軸用 臺灣TBI/上銀/銀泰  精密級研磨級滾珠絲桿	全套
5.	臺灣惟隆直聯式短鼻主軸/配5.5KW BT30/100主軸伺服驅動20000rpm	全套
6.	臺灣圣杰16位飛碟式刀庫	1套
7.	進口NSK/GMI  P級角接觸配對軸承	全套
8.	主軸水冷機	1臺
9.	配電柜恒溫系統	全套
10.	施耐德電氣配件	全套
11.	電子手輪	1個
12.	對刀儀	1個
13.	X軸配三防布風琴罩，Y/Z軸配鋼板罩	各1套
14.	X/Y/Z軸配塑料拖鏈	各1套
15.	自動潤滑黃油泵	1套
16.	空氣過濾器	2套
17.	噴水及水氣混合噴霧裝置	各2套
18.	水泵LDPB 4-18/480W	1套
19.	機床附件	套
20.	BT30刀柄	2個


三、設備主要技術參數：(單位:mm)

機型	SD1850	SD2550	SD3050	SD3550	SD4550
外型-長*寬*高	3680*2600*2500	3750*2600*2500	4450*2520*2600	5380*2600*2500	6380*2600*2500
工作臺尺寸	1800*500	2500*500	3000*500	3500*500	4500*500
主軸鼻端至臺面	450	450	450	450	450
X/Y/Z行程	1850*530*350	2530*530*350	3030*530*350	3530*530*350	4530*530*350
最大空走速度	48000mm/min	48000mm/min	48000mm/min	48000mm/min	48000mm/min
最大加工速度	12000mm/min	12000mm/min	12000mm/min	12000mm/min	12000mm/min
控制系統	深雕數控系統	深雕數控系統	深雕數控系統	深雕數控系統	深雕數控系統
伺服系統	交流伺服	交流伺服	交流伺服	交流伺服	交流伺服
系統分辨率	0.001	0.001	0.001	0.001	0.001
三軸垂直度	0.015mm	0.015mm	0.015mm	0.015mm	0.015mm
整機定位精度	±0.02mm	±0.02mm	±0.02mm	0.02mm	0.02mm
局布定位精度	300 ±0.01mm	300±0.01mm	300±0.01mm	300±0.01mm	300±0.01mm
重復定位精度	0.005mm	0.005mm	0.005mm	0.005mm	0.005mm
主軸數	1個	1個	1個	1個	1個
主軸電機功率	5.5KW	5.5KW	5.5KW	5.5KW	5.5KW
飛碟式刀庫	16位	16位	16位	16位	16位
換刀方式	自動	自動	自動	自動	自動
主軸轉速	20000rpm/min	20000rpm/min	20000rpm/min	20000rpm/min	20000rpm/min
夾持刀柄	BT30	BT30	BT30	BT30	BT30
對刀方式	自動	自動	自動	自動	自動
可裝料高度	350mm	350mm	350mm	350mm	350mm
臺面承受負荷	1500Kg	1500Kg	1500Kg	2000Kg	2500Kg
額定電壓	380V/50HZ	380V/50HZ	380V/50HZ	380V/50HZ	380V/50HZ
整機最大功率	32KW	18KW	18KW	22KW	22KW
整機重量	5500Kg	7000Kg	8000Kg	9000Kg	10000kg
